一  、 整  車 要  求

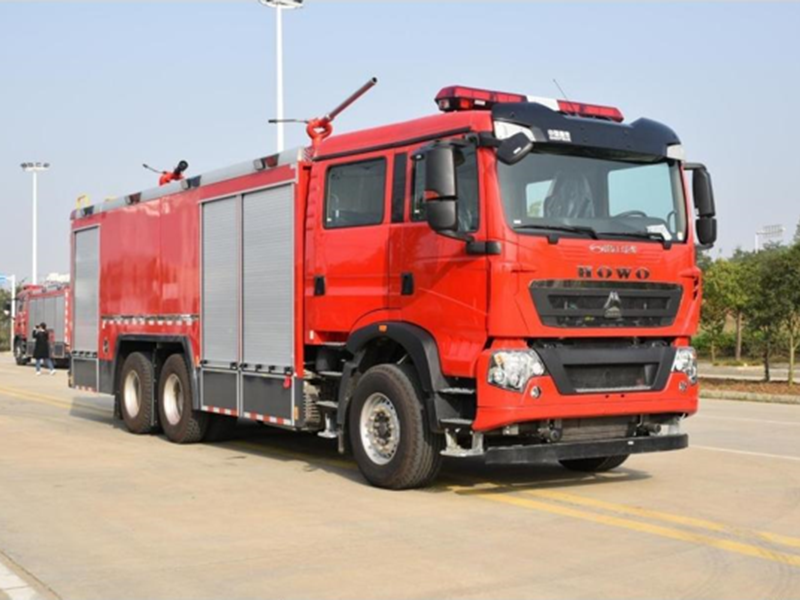

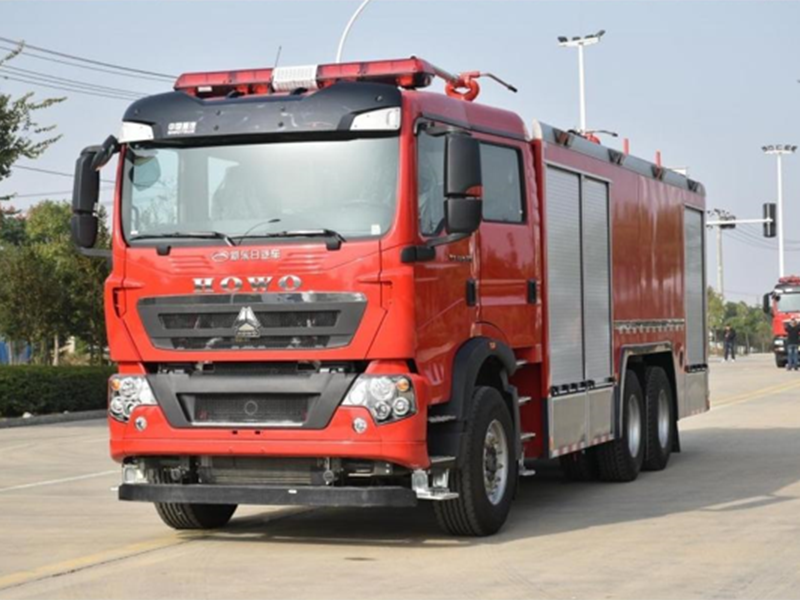

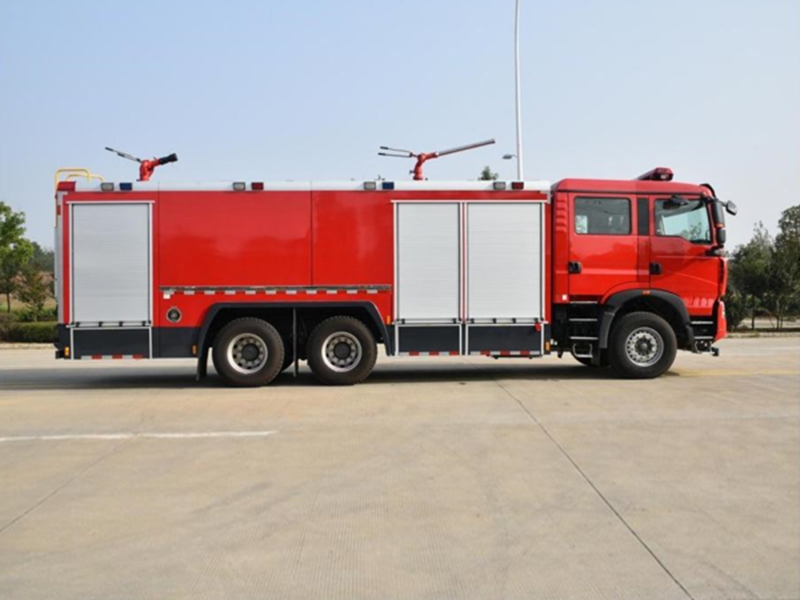

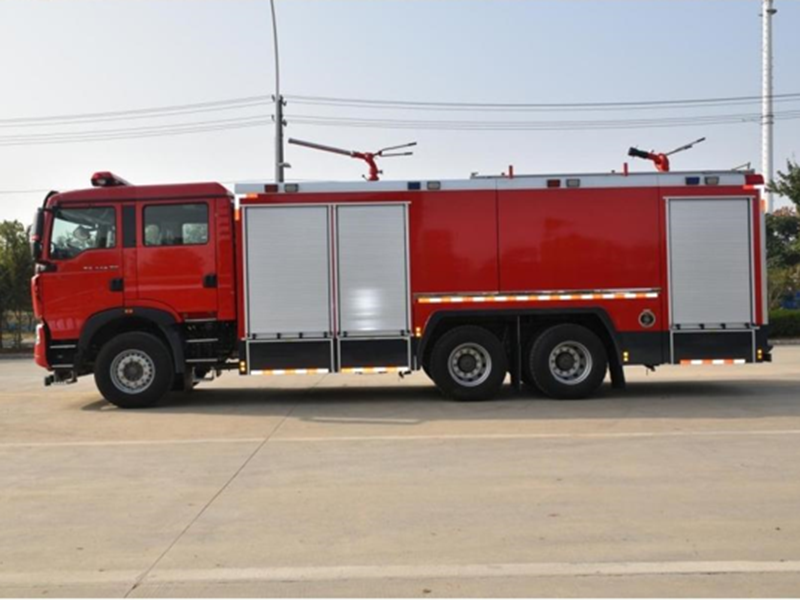

豪沃后雙橋泡沫干粉聯用消防車采用**重汽集團濟南卡車股份有限公司生產的 豪沃型載重汽車二類底盤，底盤型號：ZZ5357TXFV464MF5, **車速101km/h。 原裝  四開門雙排座駕駛室，帶原車空調，原車儀表板處設置消防操縱儀表板及****盒； 后排座位靠背設置四具空氣呼吸器專用靠背及固定夾具，乘坐舒適；駕駛室可翻轉，  便于發動機維修。上裝包括泵房、器材箱、水罐、泡沫罐和干粉罐等，整車載液量為  水6000L、 泡沫2000L, 干粉3000L。 水罐采用優質Q235 碳鋼板、泡沫罐采用304不 銹鋼焊接而成，干粉罐體材質為Q345R。 裝備 CB20.10/30.60 中低壓消防泵、PL8/48  型兩用消防炮、PF5~15/30 干粉炮。該車具有功率大、車速高、操作方便等特點；可  廣泛用于大中城市公安消防隊、石油化工、廠礦企業、港口和碼頭等場所，可撲救大

型油類火災和一般物質火災，是理想的中型消防設備。

二  、 整  車  主 要 參 數

外廓尺寸： 10380 x2550x3900mm

**總質量： 28800 kg

干粉量： 3000 L

載液量： 水6000L, 泡沫2000L

**車速： 100km/h

干粉炮噴射率：30 kg/s≤E<35kg/s

干粉炮射程： ≥35m

水泵額定流量： 60 L/s@1.0MPa;30L/s@2.OMPa

消防炮額定流量： 48L/s@0.8MPa

消防炮射程： ≥70 m (水) , ≥ 6 0  m (泡沫)

接近角/離去角： 15°/10°

整車型號：  YZR5290GXFGP110/T6

三   、底  盤  主  要 參 數

型     號： ZZ5357TXFV464MF5 豪沃國 VI消防車底盤

驅動型式： 6×4





軸    距：4600+1400mm

**車速： 101 km/h

發動機型號： MC11.44-60

額定功率：327 KW

排    量：10518ml

總 質 量：35000kg

四 、 駕乘室

結    構：平頭、四開門雙排駕駛室，后排座位選裝4具空氣呼吸器托架。

座位設置：前排2人(含駕駛員)+后排4人。

設   備： 除原車設備外，加裝有100W **報器、****盒、取力器**開關。





五  、干粉系統

>  干粉罐：

材質：

滅火劑干粉裝載量(m³):

設計壓力(MPa):

工作壓力(MPa):

安全閥爆破壓力(MPa)::

>  氮氣鋼瓶：

材質：

容積(L):

壓力(MPa):

數量(只):

>  干粉炮：

型號：

Q345R、Q345B

3

1.7

1.4

1.5

符合**標準

70

15

9

PF5~15/30



工作壓力(MPa):

噴射率(kg/s):

射程(m)

數量(只):



0.5-1.5

30kg/s≤E<35kg/s

≥35

1









 干粉**：

數量(只):               1

噴射率(kg/s)          >2.5

射程(m)                            >12

>  干粉卷盤：

>  **方式：

罐進氣及粉**出粉為氣動閥門**，其他閥門標配為手動，可選配氣動**。

六 、容  罐

容   量：水6000L  ,泡沫2000L

材    質： 水罐采用優質碳鋼板，罐體內部進行腐處理，

泡沫罐采用優質不銹鋼板，水罐底板4mm 碳鋼板，水罐

側板及封板3mm 碳鋼板，水罐頂板3mm 碳鋼花紋板；泡

沫罐底板4mm 不銹鋼板，泡沫罐側板及封板3mm 不銹鋼

板，泡沫罐頂板3mm不銹鋼花紋板。

結    構： 鋼板焊接式，內設縱、橫防蕩板

設    備：◇2個人口蓋，帶有快速鎖緊及開啟裝置

◇ 2個液位指示計

◇ 2個排污口，手動閥**

◇ 1個溢流裝置 ◇1個呼吸閥口

技術要求： 符合XF39《 消防車消防要求和試驗方法》的有關規定

七、消防泵

型    號： CB20.10/30.60 型中低壓消防泵

流    量： 60L/s@1.0Mpa;30L/s@2.OMpa

壓    力： 低壓1.0Mpa; 中壓2.0Mpa

引水時間：≤50s

安裝形式： 后置式

Y  技術規格書-2020A



品質·服務·創新

QUALITY·SERVCE·NNOVATION





八、 管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各

部件連接。

罐出水管路： 設 有 1 個 DN150 的罐出水管路，水由

罐體進入消防泵，裝有1只 DN150 手

動蝶閥，通過 DN150 撓性接頭連接水

罐與消防泵。

外進水管路：消防泵后部有一個外進水口，外接150

吸水管，內扣式管牙接口；

出水管路： ※消防泵左右各有1個 DN80及 1 個 DN65的常壓出水口；

※消防泵左右各有1個DN65 的中壓出水口；

※ 1個DN80 的炮管路，采用DN80 撓性接頭，用 DN80 炮球閥**。

注水管路：  ※ 2個DN65 管路(外注水)分布車身中部兩側；

※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；

放余水管路： 為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路： 為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

九、 泡沫比例混合器

型號： PH64

混合比： 6%

**混合流量： 64L/s

結構形式： 環泵式

十、 取力器

型    式 ：夾心式

操    縱：電磁閥**

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑



十一 、 消防炮

型   號： PL8/48

流  量： 48L/s

射   程： ≥70 m(水),≥60 m(泡沫)

壓   力：0.8MPa

回轉角度： 水平360°,俯仰-45°~70°

十  二  、器  材  箱

材  質： 骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構： 全鋼框架焊接結構，前部器材箱左右各2扇鋁合金卷簾門，尾部泵房左右

及尾部各1扇鋁合金卷簾門，下設防滑翻轉踏板。

器材布置原則

◇  按戰斗編成和戰斗展開設計器材集成； 按人體工程學原理設計各種器材托架； 按使用邏輯關系和使用頻率放置器材；

◇  站在地面或踏板上2個動作內取用任何器材。



十三 、翻轉踏板

材   質 ：優質 Q235 鋼材；蒙皮為鋁合金板(陽極氧化

處理)。

結   構： 采用鉸鏈和門止口雙重鎖定，安全可靠。

十四 、電器系統

※ 駕駛室頂部配備1.8 米長排豪華紅紅 LED **。

※整車后頂部安裝50W LED 消防探照燈1個，360度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有4個紅藍爆閃燈及4個側照明燈，下方安裝安全標志燈和側 回復反射器(組合式),配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房

內均裝有照明燈，并符合 GB4785規定。









爇東只亮葵



Y 技  術 規 格  書 - 2 0 2 0A



品質·服務·創新

OUALTY·SERVCE·NNOVATION





※ **報器功率為100W;  **報器、**、爆閃燈電路為**式附加電路，**

器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：壓力

表； 電源總開關及器材箱燈開關等。

十五、  總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志

2、 整車性能符合 GB7956 的規定；

3、 液罐質量符合 XF39 的規定；

4、 整車外觀美觀大方，平整度符合 XF39的規定；

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十 六 、隨車文件

1) 底盤使用說明書	6)消防車交接清單
2) 底盤維修手冊	7)消防車使用說明書
3)  底盤質量保修卡	8)消防車消防器材清單
4)  底盤合格證	9)消防車合格證
5) 隨車工具清單	10)消防車跟蹤服務卡





技術規格書-2020A



品質·服務·創新

QUALITY·SEFVICE·NNOVATION



十七、基本器材配置

60 中低壓干粉泡沫聯用消防車

器材標準配置表——內扣式



類別	序 號	名    稱	規    格	數 量	單 位	備    注
隨車 技術 文件	1	消防車使用說明書		1	本
	2	消防車器材配置表			單
	3	汽車底盤使用說明書		1	本
	4	汽車底盤合格證		1	單
	5	消防泵使用說明書			本
	6	隨車附件(工具)		1	套	原底盤隨車附件、工
滅火 裝備		吸水管	150×4米	2	根	內扣式
	2	濾水器	FLF150		件
	3	三分水器	F11180/65×3-1.6		件
	4	集水器	JI1150/80×2-1.6		件	卡式
	5	水帶	20-65-20	6	盤	中 壓 ；
	6	水帶	20-80-20	4	盤	中壓；卡式
	7	水帶	16-65-5		盤
	8	異徑接口	80  雄/65雌		件	卡式
	9	水帶包布	DT-SB	4	件
	10	護帶橋	長560	2	副
	11	水帶掛鉤		4	件
	12	地上消火栓扳手	長375	1	件
	13	地下消火栓扳手	長970	1	件
	14	吸水管扳手	FS150	2	件
	15	直流開關水**	QZG3.5/7.5		支	卡式
	16	多用水**	QDH6.0/8		支
	17	空氣泡沫**(含**吸	QP8/0.7Z	1	支	卡式
	18	泡沫外吸液管總成	φ40×2000		根
破 拆 救 生 工 具	1	滅火器	4 kg/ABC		具
	2	鐵鍬	長1000		件
	3	鐵鋌	長900		件
	4	消防腰斧	長280		件
	5	消防平斧	長810	1	件
	6	丁字鎬	長900	1	件
	7	橡皮錘		1	件
干粉 標配	1	干粉加注漏斗		個	1
	2	充氣膠管	20m	根	1
	3	套筒扳手	46	把
說 明	1、凡未列入該配置表中其他器材、部件均為用戶要求選配。 2、發車時銷售員應將提車單與此表一并到倉庫辦理器材配置**取手續。
